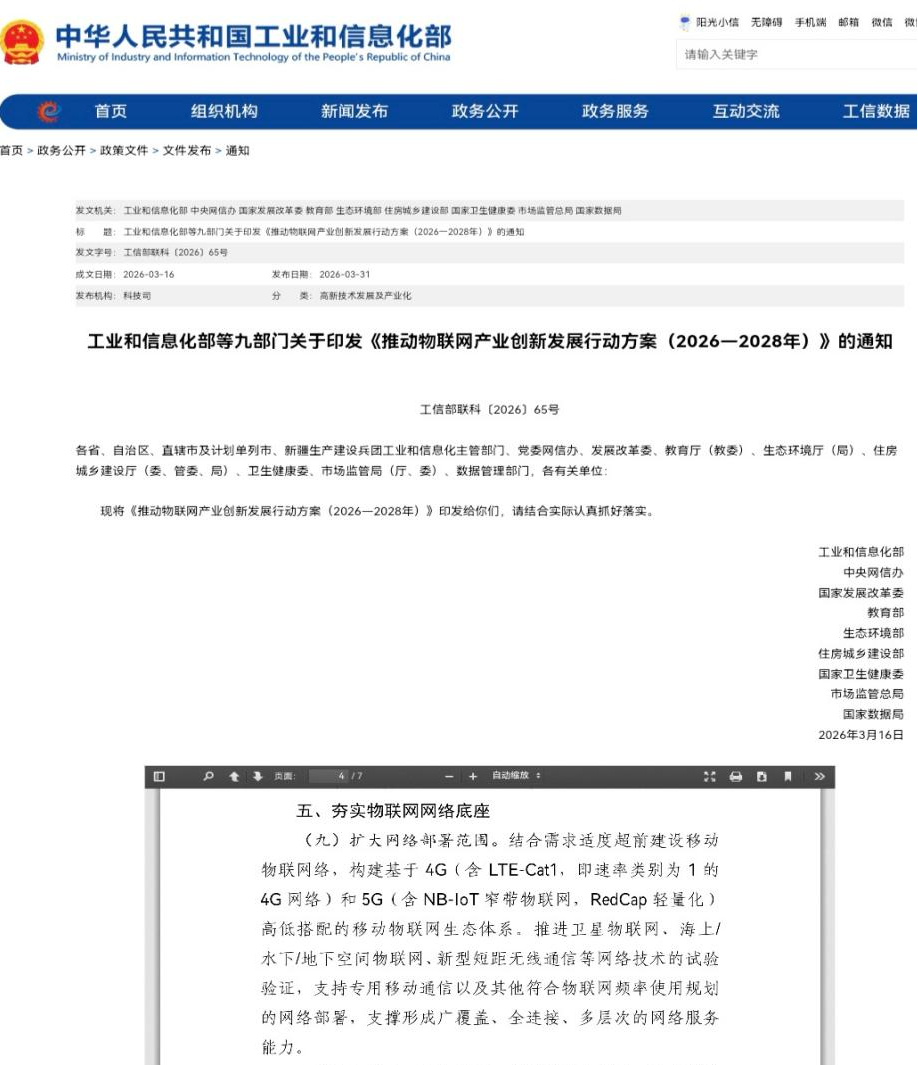

2026年3月，工信部等九部门印发《推动物联网产业创新发展行动方案（2026—2028年）》，文件提出加快多模态感知、高精度定位技术攻关，提升中高端传感器自主创新水平，推进水下空间物联网试验验证，引导企业面向水下巡检、水下清洁装备等垂直场景研发定制化专用感知终端。

伴随政策驱动，行业dToF芯片选型逻辑全面升级，已从单一采购单价对比，转变为场景适配能力、整机系统成本、研发周期、量产一致性、长期供货保障的综合技术评估体系。针对水下复杂工况痛点，锡产微芯旗下矽印科技推出R5000系列水下专用dToF芯片，以定制化光学技术、高集成SoC架构、水下专用算法与IDM量产能力，构建国产化水下感知高性价比解决方案。

一、水下定制光学优化，适配复杂水域全工况测距

水下探测长期存在强光干扰、水体浑浊散射、光信号衰减快三大技术难题，通用dToF芯片未针对水下光学特性优化，极易出现测距漂移、误检与有效测距缩短等问题。R5000系列基于水下光传输模型完成硬件级专项优化，通过实测工况验证实现稳定高精度探测。

• 芯片优化感光结构，适配水体穿透性更强的蓝绿光光谱，清水环境最远探测距离可达12米，覆盖泳池清洁、浅海小型巡检等主流设备作业区间。

• 搭载4组独立回波采集通道，可有效区分悬浮杂质、气泡与实体障碍物回波信号，硬件层面解决浑浊水域误报、漏检问题。

• 芯片内置强光抑制架构，可耐受60–100Klux环境光照，在80Klux日光条件下仍可保持8米稳定测距，解决户外水域探测失效难题。

• 优化感光器件光电转换特性，在保障测距精度的前提下降低系统功耗，支持亚克力、防水玻璃密封穿透测距，适配IP68防水结构，有效降低设备运维成本。

二、单芯片SoC高度集成，实现整机系统性降本

传统水下测距方案普遍采用SPAD裸片搭配外置放大芯片、外置MCU的分立架构，外围器件多、PCB占用面积大、整机成本高、一致性较差，难以满足小型化设备迭代需求。R5000系列采用一体化单芯片SoC架构，片内集成SPAD感光阵列、水下专用硬件状态机与多波段信号处理单元，可直接输出降噪、校准后的标准化测距数据，无需外置MCU承担测距信号处理与环境补偿运算。高集成设计大幅精简外围元器件，有效降低整机BOM成本，缩减硬件布局空间，实现设备小型化、低功耗升级。

三、内置水下专用算法库，大幅缩短研发落地周期

通用dToF仅输出原始数据，需要厂商自主开发浊度补偿、强光滤波、折射修正等适配算法，研发调试周期长、人力成本高，成为产品落地瓶颈。R5000系列预置完整水下场景算法套件，原生支持浊度自适应补偿、日光强光抑制、防水罩折射修正、多回波降噪等功能，可在芯片端完成测距数据预处理与环境参数校准。设备主控通过I²C总线即可读取最终测距结果，大幅降低二次开发难度，有效缩短新品研发、实地测试至批量投产的整体周期。

四、全自动标定+标准化封装，提升量产稳定性

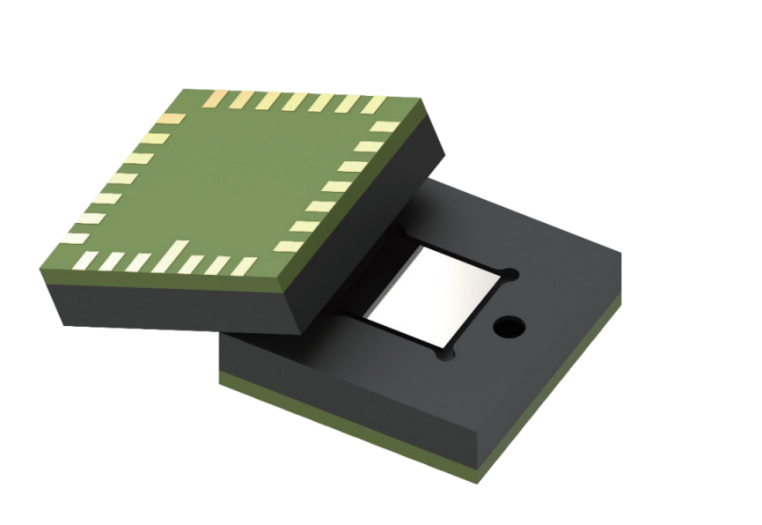

规模化量产阶段，传感器批次一致性与长期可靠性是商用核心指标。传统人工校准模式效率低、误差大、不良率高。R5000系列支持产线一键全自动全域标定，可快速完成浊度、强光、折射参数全套补偿校准，显著提升量产效率、降低批次偏差与返工成本。芯片采用工业级OLGA标准化封装，相比传统COB裸片封装良率更高、适配标准SMT制程、支持维修返工，可缓解长期水下环境带来的湿气侵蚀，降低测距信号漂移风险，平衡量产成本与设备全生命周期稳定性。

五、全链路IDM自主可控，保障长期稳定供货

锡产微芯具备完整IDM垂直整合能力，实现芯片设计、水下专项工艺开发、200mm晶圆制造全链路自主可控，去除多层供应链溢价，产能与成本调控更加灵活。依托自有车规级量产产线，月晶圆产能超40000片，全程落实车规级品质管控，批次性能一致性高，可承接百万级年度订单，为国内水下设备厂商提供长期稳定的国产化供货保障。

总结

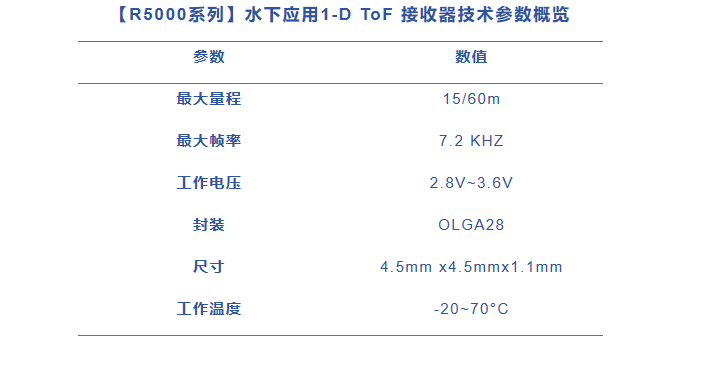

R5000系列全面解决通用dToF水下适配性差、进口芯片成本高、供货不稳定等行业痛点，覆盖0.1–12米水下高精度测距场景，在场景性能、系统成本、研发效率、量产一致性与供应链安全五大维度具备显著优势。未来，矽印科技将持续迭代水下专用感知技术，加速核心器件国产化替代，助力水下空间物联网产业规模化、高质量发展。
