在工业自动化、汽车电子和智能消费设备中，位置感测需求已超越简单的二值检测。旋转角度、线性行程、三维摇杆等运动形态日趋复杂，而电机绕组、大电流母线等造成的杂散磁场无处不在。锡产微芯传感器研发的S4-3DB01，是一款基于专有背部垂直霍尔技术的真正3D磁位置传感集成电路，能够同时独立测量X、Y、Z三个方向的磁场分量，并在紧凑封装内完成数字信号处理。

一、霍尔传感技术的演进逻辑

传统霍尔传感器通常只测量垂直于芯片表面的磁场（Bz），二维霍尔可测Bx/By但无法捕捉Bz。三维霍尔技术需要独立、低串扰地输出三个分量。S4-3DB01采用专利背部霍尔技术及四个霍尔元件的三维排布（间距仅1mm），配合全差分测量架构，实现三轴高精度提取，并对均匀杂散磁场具有强共模抑制能力。这使得单芯片即可全面描述磁体在空间中的旋转、直线移动、倾斜、按压等任意组合运动。

二、S4-3DB01核心技术拆解

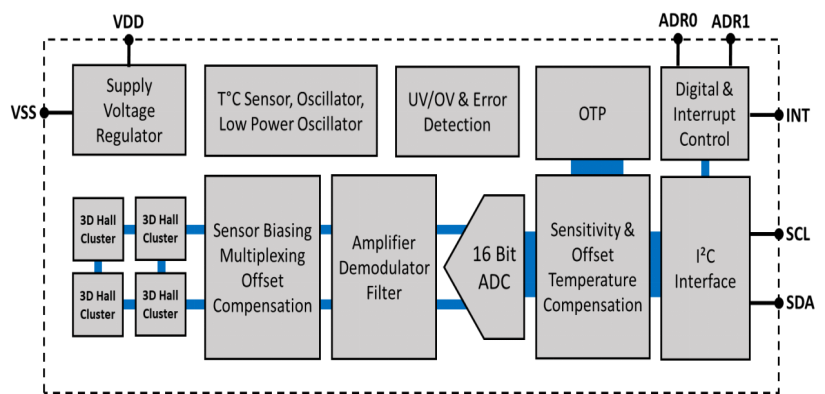

差分磁场测量：内部集成四个霍尔传感器（H1/H2/H3/H4），从四个原始信号中解耦出Bx、By、Bz，这种结构对均匀杂散磁场具有较强的共模抑制能力。无论是电机绕组泄漏的磁场，还是相邻执行器的磁耦合，均匀磁场在很大程度上都被差分架构所抑制，从而保留目标磁体产生的磁场梯度。

背部垂直霍尔技术：通过特殊掺杂和垂直电流设计，精准捕捉横向磁场。与传统平面霍尔和集磁点（IMC）方法相比，背面垂直霍尔技术消除了滞后和饱和效应，同时对横向磁场具有更高的灵敏度。

集成数字信号处理（DSP）：原始信号经低噪声放大、温度补偿和线性化校准后，用户可通过I²C接口配置灵敏度、转换速率、功率模式（连续/低功耗/唤醒），直接输出角度、位移矢量或原始ADC值。

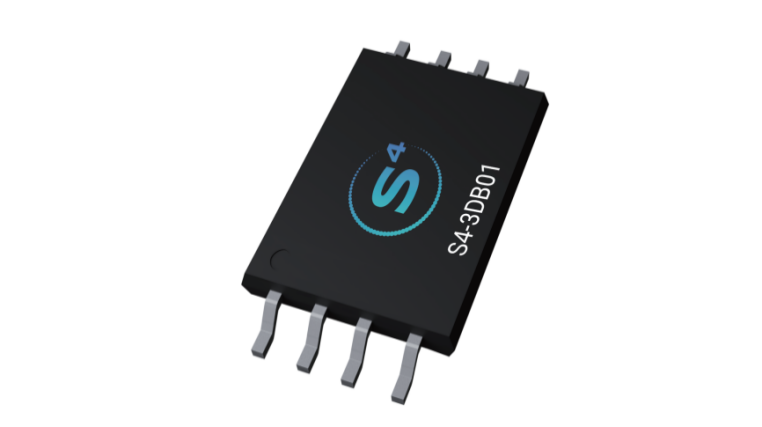

紧凑封装与系统友好设计：采用TSSOP 8封装，通过AEC-Q100车规认证（-40°C~125°C），适合高温高可靠性场景。

三、一个传感器，三类运动场景

在旋转角度检测中，芯片通过Bx和By分量之间的比率来推导出角度位置，从而获得0~360°的绝对角度。S4-3DB01还可以同时读取Bz分量，用于检测磁体是否发生轴向倾斜或距离变化。

在线性位置检测中，芯片可以利用Bz或Bx分量沿运动方向的梯度变化来计算位移。由于采用差分测量，该方法对机械公差、安装变化或磁体与传感器之间的温度漂移具有强大的鲁棒性，输出信号仍保持高度线性。

在操纵杆类型的应用中，S4-3DB01的性能尤为出色。当将其置于操纵杆底座的中心时，操纵杆末端的磁铁可以在三维空间中自由偏转，而芯片实时输出Bx、By、Bz三个分量。通过简单的矢量计算，就可以得到摇杆的倾斜角度和方位角。如果需要检测按压深度，Z轴磁场的强度变化可以给出连续的比例信号。

四、为集成而设计：系统自由度

机械自由度方面，由于芯片能够输出完整的三轴向量，磁体与芯片的相对位置不再需要精确对准特定轴。该传感器支持灵活放置磁体，对芯片没有严格的对准要求。只要磁场强度落在芯片的动态范围内，系统就能正常工作，大大降低结构设计中的公差要求。

电气自由度方面，I²C接口支持多种输出格式和多种从机地址配置，方便传感器在同一总线上共存。中断引脚和两个地址选择引脚的存在，使得系统扩展变得简单可靠。

功耗自由度方面，除了连续转换模式外，芯片还提供低功耗模式和睡眠模式。在睡眠模式下，芯片的典型电流消耗低，这对于电池供电的节点来说是关键的指标。

五、典型应用领域

在电动出行领域：电子节气门、轻便电动出行操纵杆/控制界面、选择器/控制杆位置、接触器位置检测等可以利用这颗芯片实现高可靠的三维位置反馈。

在车身电子领域：人机界面应用（旋钮、控制杆、选择器拨盘）、门把手位置检测、门锁/门闩/座椅位置、车窗升降位置/限位检测、构建暖通空调（HVAC）风门位置等是典型舞台。

在工业自动化领域：机器人关节位置（非安全相关）、工业自动化执行器位置、选择器旋钮/工业人机界面（HMI）、SFI操纵杆等应用中，能够提供抗杂散场、免维护的解决方案。

S4-3DB01让工程师能够更加专注于系统层面的创新，而无需在复杂的磁路设计和信号调理上反复迭代。S4-3DB01承载我们在磁性传感领域多年的技术积累：从背部霍尔专利到车规级可靠性，从数字信号处理到系统级工程思维。我们相信，当维度不再是限制，传感器设计者和系统集成者都将获得自由度。
