在全球3D视觉感知赛道，ToF传感器的竞争维度转向系统级可靠性与全场景鲁棒性的较量。锡产微芯传感器事业部凭借跨国IDM布局，以意大利LFoundry晶圆厂与中国团队的跨洲协同，构建起覆盖SPAD像素设计、抗阳光算法、光学系统与车规级量产的全栈技术闭环，直击行业长期存在的性能衰减痛点。

一、芯片定制

锡产微芯传感器事业部拥有专业的ToF飞行时间芯片定制团队，致力于为客户提供优质的解决方案。团队技术实力扎实，能够为客户提供多样化的定制服务。团队成员经验丰富，可根据客户需求设计出符合实际应用的ToF芯片，满足各项性能指标。注重与客户的沟通与合作，确保产品的性能和质量达到预期标准。无论项目规模大小，均可提供针对性的解决方案，以满足客户的特定需求。

二、像素设计

SPAD（单光子雪崩二极管）的效率是影响光电探测器性能的关键参数，取决于以下几个因素：活性区域大小、掺杂浓度、几何填充因子、材料质量。锡产微芯传感器事业部在SPAD像素设计领域拥有深厚积累，持续优化光子探测效率（PDE）与暗计数噪声的平衡，为后续系统级产品提供支撑。

三、模拟电路

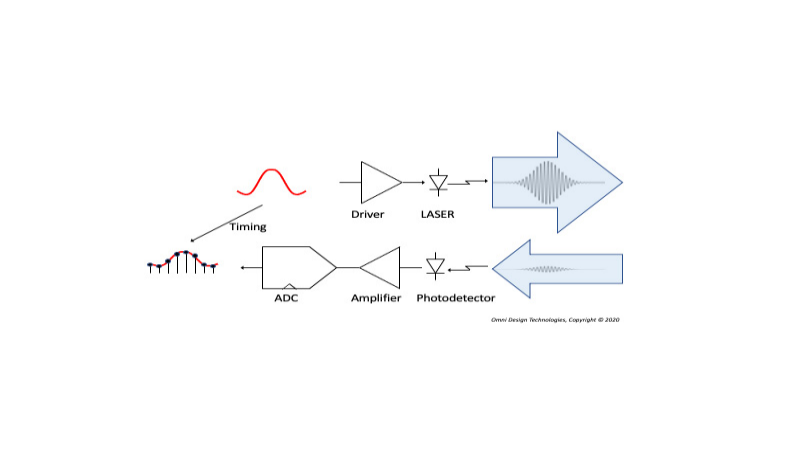

模拟电路在单光子时间飞行（D-ToF）技术中扮演着关键角色。D-ToF技术需要精确测量从激光发出到光子返回的时间差，以确定目标物体的距离。模拟电路负责对检测器中接收到的微弱光信号进行放大和处理，保障测量结果的准确性和精度。模拟电路还能帮助降低噪声和干扰，提高信噪比，从而提高可靠性和稳定性。锡产微芯传感器事业部在模拟电路的设计、仿真、优化和测试方面拥有独特的技术优势和成熟的工具链，能够快速迭代设计并达到较好的设计效果。

四、数字算法

数字电路和抗阳光算法在D-ToF技术中扮演关键角色。数字电路主要负责信号的数字化处理和数字信号的传输，对于提高信号的精度和可靠性具有重要作用。而抗阳光算法则是针对强光环境下的单光子探测而设计的算法，能够有效降低强光干扰对探测信号的影响，提高系统的稳定性和鲁棒性。其核心策略包括直方图分析、自适应滤波以及窄带滤光片物理滤波等。锡产微芯传感器事业部在数字电路和抗阳光算法方面拥有扎实的技术积累。团队由资深电路设计工程师和算法专家组成，能够针对客户需求和应用场景，设计出高性能、高可靠性的数字电路和抗阳光算法。

五、系统设计

系统设计对ToF芯片的使用至关重要，主要包含四大核心因素：

·激光源：决定激光束的亮度和质量。对于长距离应用，倾向于使用具有窄谱宽的高功率激光。

·光学系统：决定激光束的形状和方向。长距离应用，倾向于使用视场角窄、数值孔径高的透镜。

·传感器：检测反射光并测量飞行时间。对于长距离应用，倾向于使用低噪声地板的高灵敏度传感器。

·信号处理算法：处理传感器数据并将其转换为距离测量。长距离应用，倾向于使用计算复杂度低、精度较高的算法。

此外，还需要部署去噪点算法、pile up算法、抗阳光算法等。搭建一个完整的ToF系统，需要综合的软硬件实力。

六、光学设计

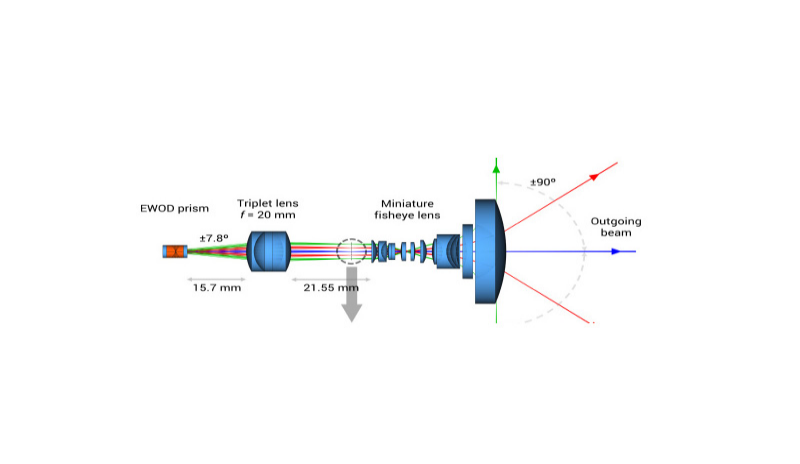

激光雷达系统中的光学设计在确定系统性能方面起着重要作用。光学系统负责塑造和定向激光束，并收集来自目标的反射光。光学设计包括激光源、激光准直器、光束扩张器、透镜和光学滤波器等组件。设计时须考虑所需的视场角、目标范围和激光波长等因素。对于长距离应用倾向于窄视场和高数值孔径透镜；对于短距离应用则倾向于宽视场和低数值孔径透镜。

光学设计还需要优化以尽量减少散射光的影响，并提高信噪比。锡产微芯传感器事业部拥有经验丰富的光学工程师，与客户一起创造高质量的光学方案，充分发挥ToF系统的能力。

七、量产能力

锡产微芯传感器事业部依托集团IDM优势，自有意大利晶圆厂LFoundry，该厂通过IATF 16949:2016汽车行业质量管理体系认证。基于车规级平台与自动化产线，R5001、M8001、i2001及CS系列模组等产品已实现稳定量产，提供家用电器、工业、机器人、消费类电子产品、汽车等行业解决方案。灵活高效的生产体系能够快速响应规格变化与市场需求，为规模化落地提供可靠保障。

全栈能力带来三重明确价值：一是产品迭代提速，内部协同大幅减少沟通成本；二是场景适配更深，从芯片底层即可开展定制化设计；三是供应链更稳，IDM模式有力保障产能与工艺一致性。

随着3D感知从室内走向户外，从消费电子走向工业与汽车，全栈能力成为决定ToF赛道身位的关键壁垒。锡产微芯传感器事业部将持续深化全栈技术布局，与行业伙伴共同拓展3D感知的应用边界，让深度传感可靠运行、无处不在。
